焊煙除塵器用于焊接、拋光、切割、打磨等生產過程中產生的煙塵和粉塵的凈化，同時對西游金屬、貴重物料進行回收等，還可以對大量懸浮在空氣中對人體有害的細小金屬顆粒起到凈化的作用。焊煙除塵器的進風口還設置有阻火強，防止火花進入設備造成濾器的損壞和爆炸的危險。

焊煙除塵器的優點：

1、空氣流量過低時可進行自動清潔；

2、濾芯使用壽命長，經久耐用；

3、過濾系統的凈化效率高；

4、設備噪聲小、運行穩定可靠；

5、使用靈活、占地面積小。

焊煙除塵器的特點：

1、吸氣臂可360度任意旋轉，隨時懸停并固定，設備配有腳輪和腳環，方便設備移動和定位；

2、除塵效率高，處理后排出的潔凈空氣可以在車間內循環使用，雙重過濾凈化更徹底，初級過濾掉大顆粒粉塵，二級過濾為精密濾芯或活性炭吸附設備；

3、合理的風機設計，處理風量較大、能耗更低，同時配有特殊減震降噪處理，保證設備的噪音環保；

4、焊煙除塵器具備全自動脈沖控制清灰系統，徹底清潔濾筒；

5、風機停止運行后，具備停機手動清灰功能；

6、采用防止電機電流過載保護裝置，使用起來更加安全可靠。

焊煙除塵器的工作原理

采用風機吸引力作用，煙塵與廢氣經過吸塵罩進入焊煙凈化器設備的進風口，在設備進風口設置阻火強阻留火花，煙塵氣體進入沉降室，利用重力和上行氣流，首先將粗粒塵直接降至灰斗，微粒煙塵被濾芯捕集在外表面，潔凈氣體經濾芯過濾凈化后，由濾芯中心進入潔凈室，潔凈空氣再經過活性炭過濾器進一步凈化，最后凈化過的空氣通過出風口直接排除。

焊煙除塵器的構造結構

焊煙凈化器的主要部件包括：萬向吸塵臂、耐高溫吸塵軟管、吸塵罩（帶風量調節閥）、阻火網、阻燃高效濾芯、脈沖反吹裝置、脈沖電磁閥、壓差表、潔凈室、活性碳過濾器、沉灰抽屜組合、阻燃吸音棉、帶剎車的新韓式腳輪、風機、ABB電機以及電控箱等。

焊煙除塵器的操作步驟

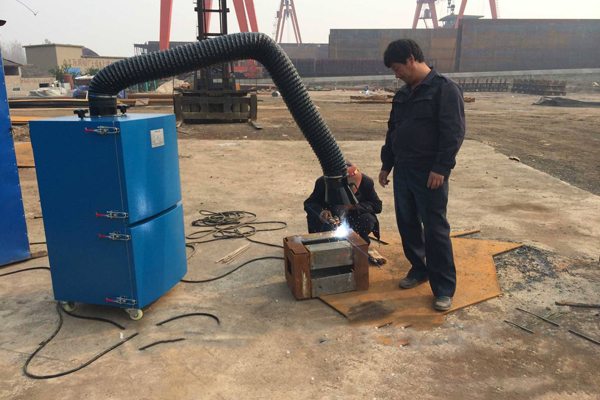

1、將除塵器機組推到工作區的合適位置，鎖定腳輪；

2、旋轉除塵手臂，將除塵罩調節到生產產塵點；

3、插上電源、開啟風機鍵，設備開始運行。

4、焊接工作結束，關閉風機鍵、拔掉電源。打開設備機門，傾倒積灰盒內的灰塵，把積灰盒放回原處，關上機門就完成了除塵工作。

焊煙除塵器的清灰步驟

當焊煙除塵器工作一段時間后，內部的除塵濾芯上積塵較多，風量就會下降，甚至下降到不能捕捉煙塵，這時就需要進行清灰處理，一般情況下的清灰都是通過反吹系統進行脈沖反吹清灰操作。

1、停機、關閉電源；

2、把壓縮氣管連接壓縮氣源；

3、打開控制閥，從打開到關閉控制閥的時間為10秒計為一次，每次操作完畢后，需要間隔30秒重復同樣的操作，連續三次即可，這里重慶除塵器廠家要提醒大家，控制閥的初始狀態為關閉的，所以清灰完成后要保證控制閥為關閉狀態。

4、打開設備機門，傾倒積灰盒內的灰塵，再將積灰盒防火遠處關閉機門。

焊煙除塵器的安裝步驟

1、檢查各連接件部位是否連接牢固；

2、焊煙除塵器安裝到需要焊接工作的地方；

3、檢查焊煙凈化器與管道各連接處的氣密性，保證設備在運行過程中不發生漏氣現象；

4、連接AC380V的電源，并接地，運轉前注意點擊轉向，按下控制面板上的啟動按鈕（ON/OFF），啟動焊煙除塵器，風機指示燈亮，使含塵氣體通過設備，正常工作；

5、本設備操作簡單，在車間內設置有控制系統面板，采用智能化設計，操作人員只需要控制電源總開關即可。

焊煙除塵器的型號規格

HXYD-ZD系列除塵器規格

除塵器型號	處理風量 （m3/h）	電機功率 （kw）	電壓 （V）	過濾面積 （m2）	過濾精度 （%）	噪音 （db（A））	外形尺寸 （mm）
HXYD-ZD30	3000	2.2	380	20	99.9	72	650*670*1260
HXYD-ZD35	3500	3.0	380	25	99.9	75	650*670*1260

HXYD-JS系列除塵器規格

除塵器型號	處理風量 （m3/h）	電機功率 （kw）	電壓 （V）	過濾面積 （m2）	過濾精度 （%）	噪音 （db（A））	外形尺寸
HXYD-JS30	3000	2.2	380	20	99.9	72	500*650*1100
HXYD-JS35	3500	3.0	380	25	99.9	75	500*650*1100





焊煙除塵器型號解讀

焊煙除塵器型號有HXYD-ZD系列、HXYD-ZS系列。

30：表示產品規格處理風量為3000m3/h；

Z：表示智能型

D：表示單臂

S：表示雙臂

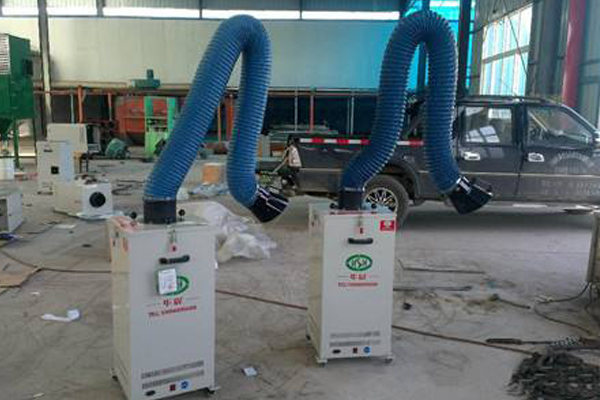

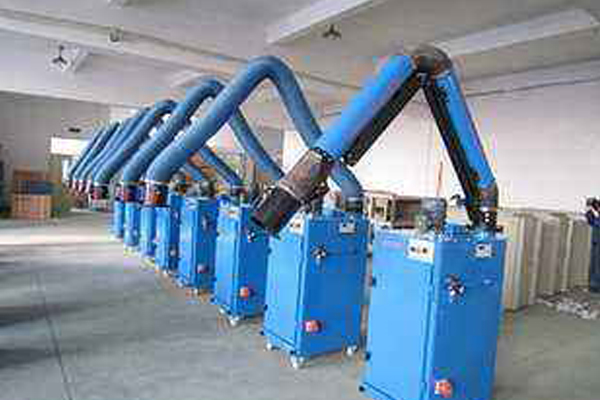

焊煙除塵器機身體積小，輕巧靈活，并裝有腳輪360度旋轉移動方便，腳輪袋剎車，安全可靠、經久耐磨，同時吸氣臂360度旋轉方向、操作方便，被廣大焊接、切割車間除塵所鐘愛，重慶科杰環保專業生產焊煙除塵器，還可以根據客戶需求進行量身設計制造。
